利用stm8l152自带的lcd驱动，驱动一个14SEG,4个Com的段码屏
这次需要驱动的段码屏是联想体重秤的段码屏，由于这样的屏大多是定制的，所以需要自己在能够驱动在屏幕上显示一个任何的东西，即表示能够被驱动起来（不知道它对应的引脚是不是正确的（和自己想的））
段码屏
可以显示汉字和图案，利用电场扭曲实现的，很像数码管。一般来说显示白色的字符的都是正显，也就是要在SEG引脚上施加一个正电，显示黑色字的一般是负显示。这决定了到时候送入寄存器的值是1还是0；
段码屏和数码管之间的区别
功耗：段码屏的功耗很低，一般在uA级别，主要是背光消耗，一般是十几mA
显示：段码屏是通过电场来实现液晶分子的扭曲，配合偏光片来实现显示作用，数码屏是通过灯珠来实现每一笔段的显示
段码屏的占空比duty
单位时间内扫描一次端口的所占用的时间，或者或是选通一个COM口，例如有4个COM，那么一个COM对应的就是1/4，也就是对应的占空比duty=1/4；
段码屏的偏压比bias
是LCD模拟电压输出的最小值和最大值的比值，以偏压比=1/3为例子，电压为3v的时候，最小的lcd电压是1v，也就意味着，当屏幕亮起来的时候（SEG=1）,对应的电压是3v，灭掉的时候1V，保证了对比度的均匀，如果想提高对比度，那么就要将偏压比提高。
段码屏的占空比duty和偏压比bias一般的关系
驱动段码屏
这个驱动和数码管在形式上也是一样的，段码屏有公共端COM和对应的段引脚SEG，但是，不能用直流电直接驱动段码屏，这样会导致段码屏的损毁，需要采用的是交流的信号，例如方波；对于正显的段码屏来说，如果说要显示SEG1上对应的字符，那么就要将SEG1=1;COM=0,对应的电压是3V和1V（此时的偏压比为1/3），在间隔一定的时间里（死区？），将数据进行翻转，也就是SEG=0,COM=1，对应的电压是1V和3V;也就是保证在一定的周期内SEG和COM的电压的维持一样的值（2V）。
Stml152c6t6驱动段码屏

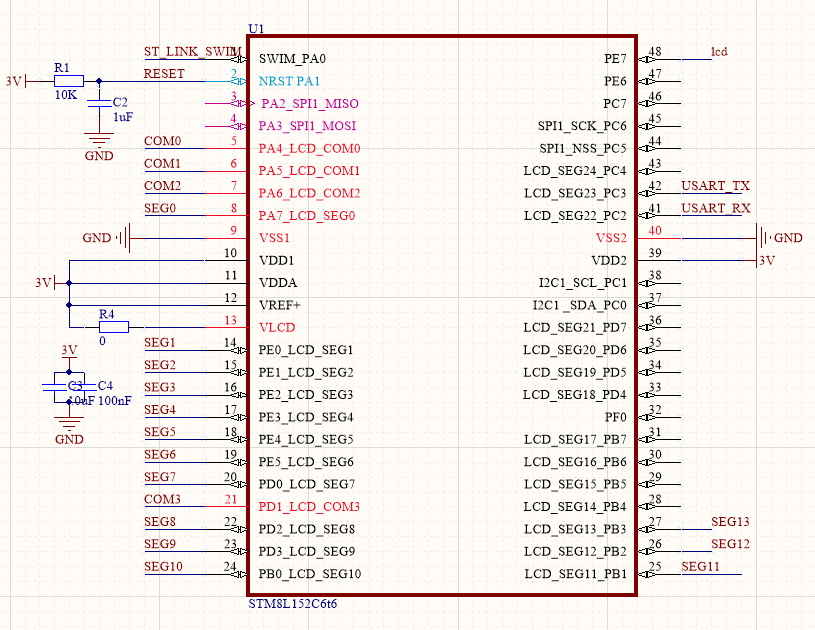

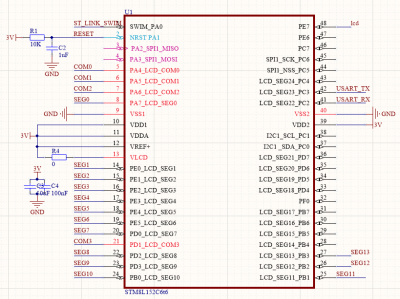

这个芯片自带lcd驱动，有4个COM引脚和25个SEG引脚

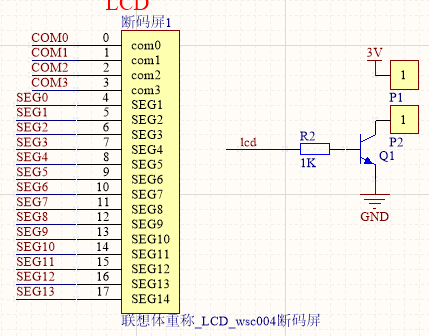

这样的话，外围电路就很简单了，不需要加上拉或则是下拉电阻，直接连上对应的引脚，就可以了
初始化代码
官方给的库包里自带了一些demo，我们只要修改修改，就可以使用了
///stm8l152c6t6 LCD 初始化 void LCD_CLASS_Init(){ // LCD_PageSelect(LCD_PageSelection_FirstPage); //如果有8个com，还要选页 //开启所需要的时钟 CLK_PeripheralClockConfig(CLK_Peripheral_RTC,ENABLE); //使能RTC时钟 CLK_PeripheralClockConfig(CLK_Peripheral_LCD,ENABLE); //使能LCD时钟 //使用内部时钟源 CLK_RTCClockConfig(CLK_RTCCLKSource_LSI,CLK_RTCCLKDiv_1); //内部低速时钟源38kHz，高速时16MHz，1分频，RTC时钟38kHz //初始化lcd LCD_Init(LCD_Prescaler_1,LCD_Divider_31,LCD_Duty_1_4,LCD_Bias_1_3,LCD_VoltageSource_External); //lcd预分频1，分频31，总分频32；38k/32=1.1k；1.1khz=1ms //1ms/（1/4）(duty)=4ms,也就是250Hz LCD->CR2 &= (uint8_t)(~LCD_CR2_HD);//PON调节对比度 打开高性能驱动 //有的屏需要打开这个，不然的话：该显示的可能没显示，不改显的却显示 //标记LCD寄存器 决定什么seg使用：只使用0~13对应的SEG /* PM0 :seg 7 6 5 4 3 2 1 0;低位对应 0*/ LCD_PortMaskConfig(LCD_PortMaskRegister_0,0xFF); /* PM1 :seg 15~8*/ LCD_PortMaskConfig(LCD_PortMaskRegister_1,0x3F); LCD_PortMaskConfig(LCD_PortMaskRegister_2, 0x00); LCD_PortMaskConfig(LCD_PortMaskRegister_3, 0x00); //设置LCD 对比度最大电压 // LCD_ContrastConfig(LCD_Contrast_3V0); LCD_ContrastConfig(LCD_Contrast_Level_4); //设置LCD 死区时间 LCD_DeadTimeConfig(LCD_DeadTime_0); //设置LCD 脉冲持续时间 LCD_PulseOnDurationConfig(LCD_PulseOnDuration_7); //使能LCD 外设 LCD_Cmd(ENABLE); }完成了这个初始话之后，基本上LCD驱动就可以使用了，之后就是对对应的COM和SEG的寄存器写入数据就可以了

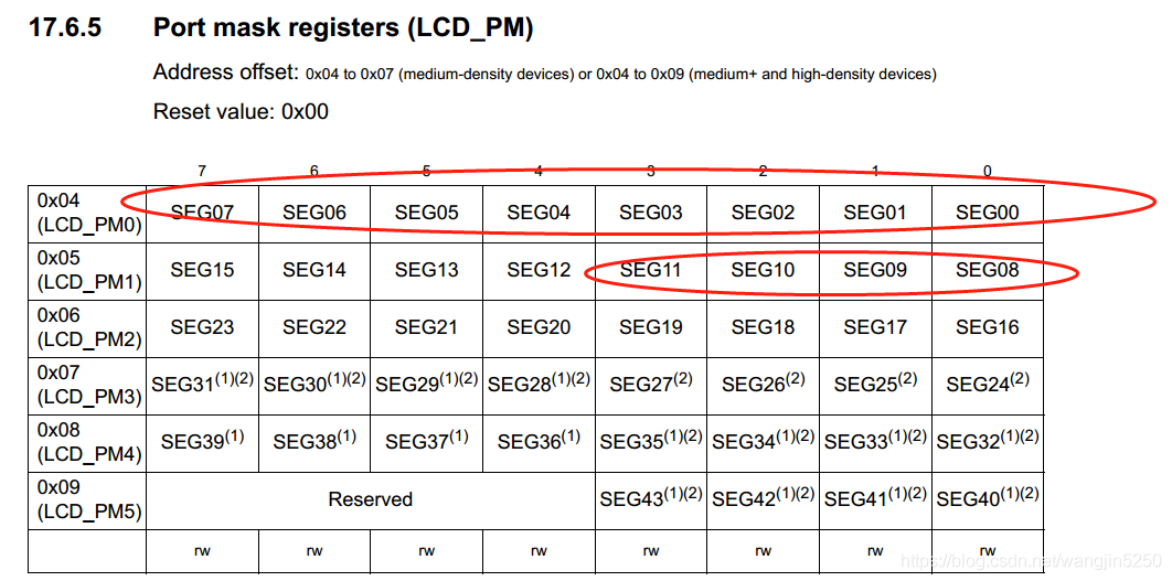

PM寄存器：（置一）决定什么SEG引脚作为LCD引脚，（置零）作为普通的IO口

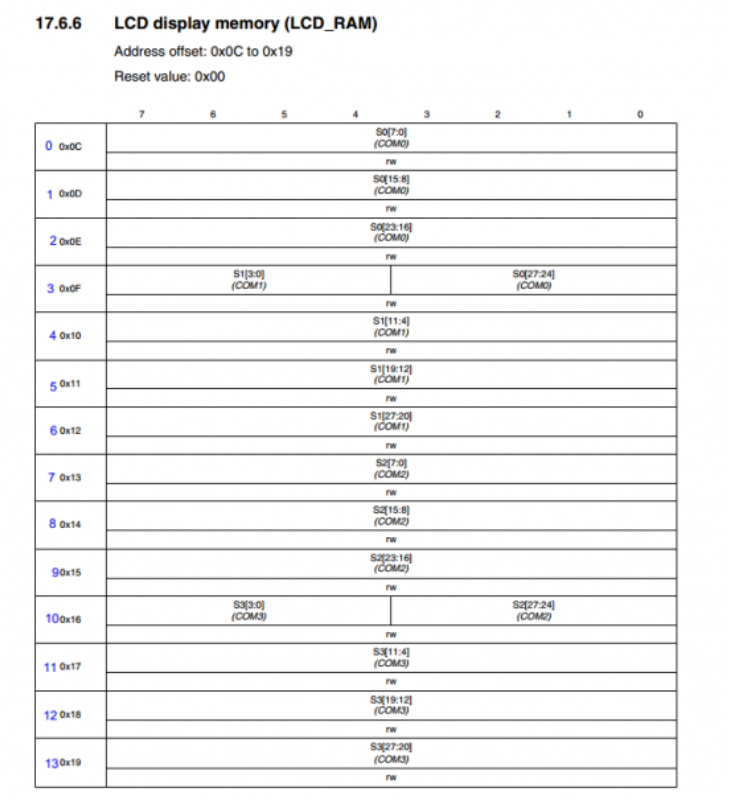

LCD对应RAM地址，往这个地址上写入数据，就可以“点亮”对应的段
左边一列下来代表地址：地址从0x0C一直到0x19,在代码中，这些地址都是被宏定义了，对应的宏定义是：LCD_RAMRegister_0~LCD_RAMRegister_13
右边一列下来代表所映射的SEG引脚以及对应的COM口，例如第一行：S0[7:0](COM0)，这个就表示往这个地址0x0C上写入8位数据，改变的是公共端是COM0的SEG0~SEG7上的值，此时如果往这个地址写入数据：LCD->RAM[LCD_RAMRegister_0] = 0x01，那么也就是将 SEG0 置一了，其余置零，然后在段码屏上就会“点亮”SEG0的段。
写数据代码
这个需要注意的是：段码屏上一个（要显示的数字）的地址往往是不连续的，也就是说：一个8段的数字，可能A在0x0C地址上的某一位，B在0x10上的某一位，这就导致了一个问题，那就是，你所规定的断码顺序和LCD_RAM所映射的地址是不一样的。

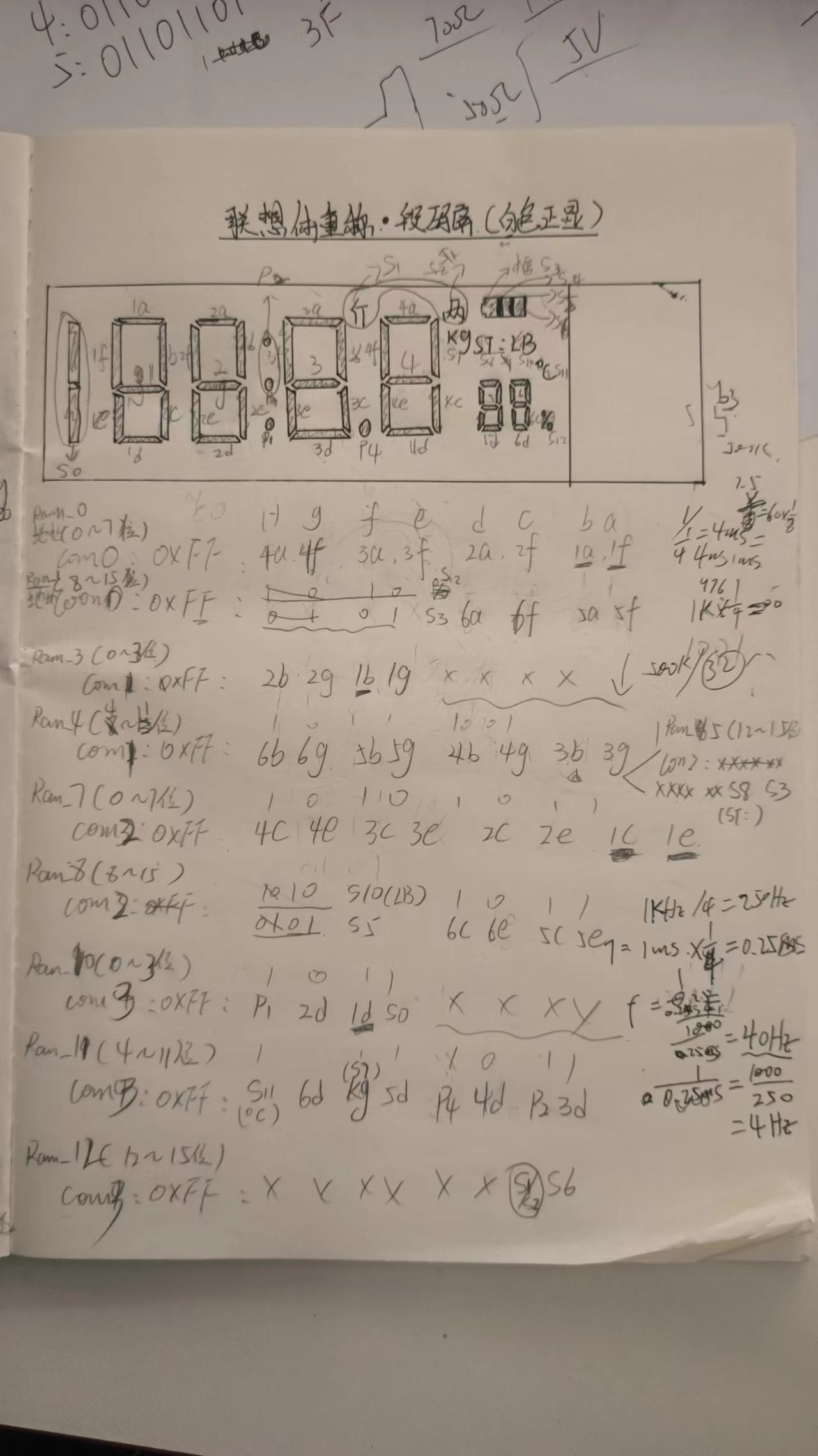

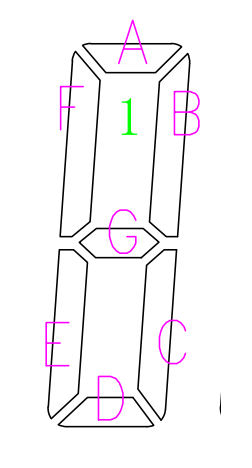

就类似上两张图，自己规定的是如左图一样的顺序，HGFEDCBA(高位到低位)，如果是数码管，那就直接往数据地址上写入一个8位的数据，就可以点亮对应的段，但是在段码屏上，不行，因为对应的SEG引脚是在不同的地址上的（如右图所示），例如图中的RAM_0地址上的8位对应的是4a 4f 3a 3f 2a 2f 1a 1f ,往这个地址写入数据，只能“点亮”这几个段，所以数据要做一个处理，一个拼接
首先是设定对应的 0 1 2 3 4 5 6 7 8 9 对应的“点亮”时的8位数据
u8 Dmp[10] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F}; //正显 ：0 1 2 3 4 5 6 7 8 9需要做的事情就是将对应的“1”提取出来，进行移位操作，移动RAM所对应的位地址，再写入对应的RAM地址
如果要在右图上的“数码管”3上，显示一个 “0” ，对应的段码是 0x3F ，0011 1111 （HGFEDCBA段码）
先提取A，那就&0x01：如果A是1，结果是0x01，如果是0，那结果就是0x00,
接着将这个A移动到RAM地址3a的位置上，图中3a的位置是在RAM_0地址上的位6位置，提取的A的位置是在位0的位置
RAM_0 : 4a 4f 3a 3f 2a 2f 1a 1f
自己规定的段码顺序 ：H G F E D C B A
那就将提取出来的0x01,进行左移5位，然后再写入到RAM_0地址上，就可以显示3a这个段
对应的具体代码如下：
LCD->RAM[LCD_RAMRegister_0] = (((Dmp[num]&0x01)<<5))
如果要显示多个8位“数码管”，那么要注意的是一些段码是公用一个地址的，如4a 和 3a 就是共用了RAM_0的地址，在显示的时候，要注意将数据进行拼接，否则就会将后一个要写入地址的数据（0x80）（显示4a）将前一个数据（0x20）(显示3a)给覆盖掉，所以要这么写
LCD->RAM[LCD_RAMRegister_0] = (((Dmp[num3]&0x01)<<5))|(((Dmp[num4]&0x01)<<7)); //这样就不会覆盖
完整的显示“数码管3”和“数码管4”的代码
void Write_Num( int num3,int num4 ){ //通过地址定义可以知道，一共有7个地址，其中重复的地址是0(a3 f3)、4(b3 g3)、7(c3 e3)，只有11(d3)没有重复 / //RAM_0 //取出数码管a段码对应的位，然后左移1位，这样就变成0010 0000，就和a3所定义的位置对应上了,再与a3相与，看看对应的位是0还是1；&a3，保证只会取出a3对应的值 LCD->RAM[LCD_RAMRegister_0] = (((Dmp[num3]&0x01)<<5)&a3)|(((Dmp[num3]&0x20)>>1)&f3)|(((Dmp[num4]&0x01)<<7)&a4)|(((Dmp[num4]&0x20)<<1)&f4); //LCD->RAM[LCD_RAMRegister_0] = ; //取出f段对应的位，然后左移1位，这样就变成0001 0000 ，与f3 对应上 //RAM_4 LCD->RAM[LCD_RAMRegister_4] = ((Dmp[num3]&0x02)&b3)|(((Dmp[num3]&0x40)>>6)&g3)|(((Dmp[num4]&0x02)<<2)&b4)|(((Dmp[num4]&0x40)>>4)&g4); //LCD->RAM[LCD_RAMRegister_4] = b3|g3; //LCD->RAM[LCD_RAMRegister_4] = ((Dmp[num]&0x40)>>6)&g3; //RAM_7 LCD->RAM[LCD_RAMRegister_7] = (((Dmp[num3]&0x04)<<3)&c3)|((Dmp[num3]&0x10)&e3)|(((Dmp[num4]&0x04)<<5)&c4)|(((Dmp[num4]&0x10)<<2)&e4); //LCD->RAM[LCD_RAMRegister_7] = (Dmp[num]&0x10)&e3; //RAM_11 由于要保留kg这个单位,加上0x20.对应kg单位 LCD->RAM[LCD_RAMRegister_11] = ((Dmp[num3]&0x08)>>3)&d3|((Dmp[num4]&0x08)>>1)&d4|(0x20); }//#define a3 0x20 //这个在RAM_0地址上 //#define b3 0x02 //这个在RAM_4地址上 //#define c3 0x20 //这个在RAM_7地址上 //#define d3 0x01 //这个在RAM_10地址上 //#define e3 0x10 //这个在RAM_7地址上 //#define f3 0x10 //这个在RAM_0地址上 //#define g3 0x01 //这个在RAM_4地址上 // ////规定 第4个数码管的段的对应的地址 //#define a4 0x80 //这个在RAM_0地址上 //#define b4 0x08 //这个在RAM_4地址上 //#define c4 0x80 //这个在RAM_7地址上 //#define d4 0x04 //这个在RAM_10地址上 //#define e4 0x40 //这个在RAM_7地址上 //#define f4 0x40 //这个在RAM_0地址上 //#define g4 0x04 //这个在RAM_4地址上
