使用stm32f407zgt6的RMII接口驱动LAN8720的一些踩过的坑

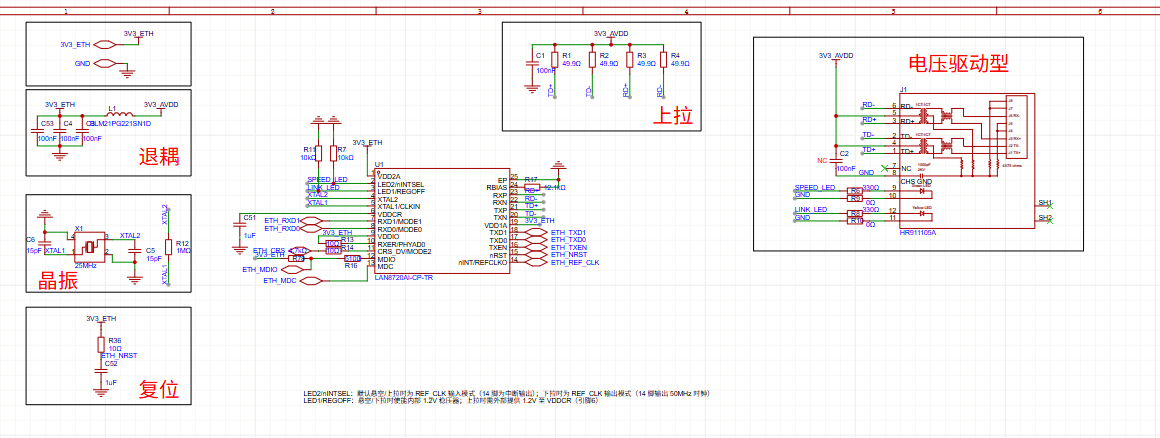

  1. 硬件设计


    在硬件设计完毕，打板回来，焊接完毕，供电之后，插上网线，在没有写驱动代码的情况下，网口的绿灯会保持常亮，橙色灯会不停的闪烁，如果看到这个现象，就基本没什么问题

  2. 软件设计

    直接使用stm32cubeMX生成对应的驱动程序，关于参数的配置

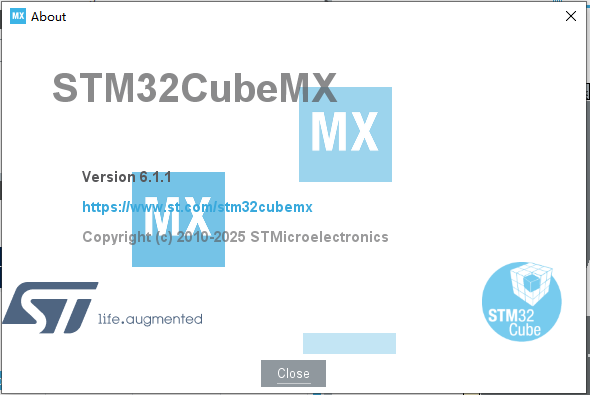

    1. 用的软件版本 在之后的版本在配置eth会多一个步骤，并且不能直接在软件中配置phy地址

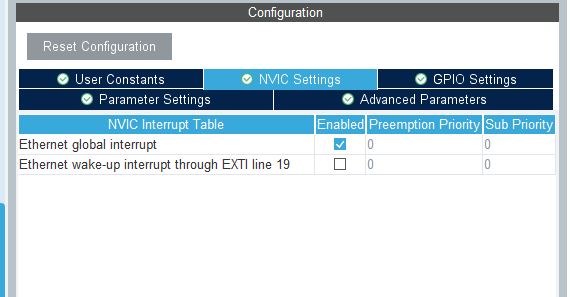

    2. ETH设置参数

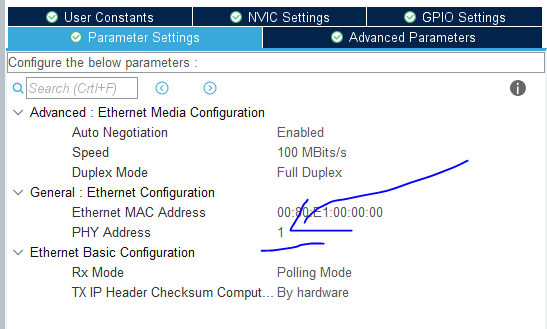

      需要注意你硬件上设置lan8720A的地址

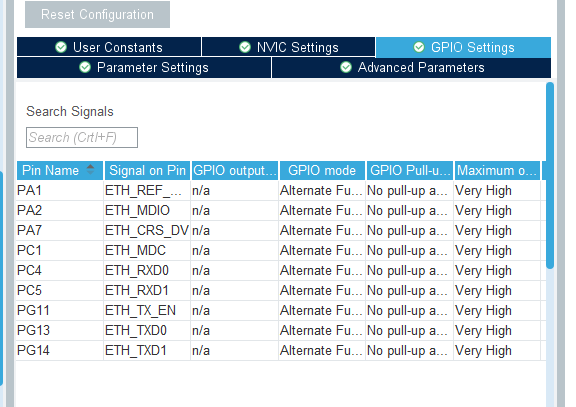

      注意你实际连接的引脚，如果不一样，要改

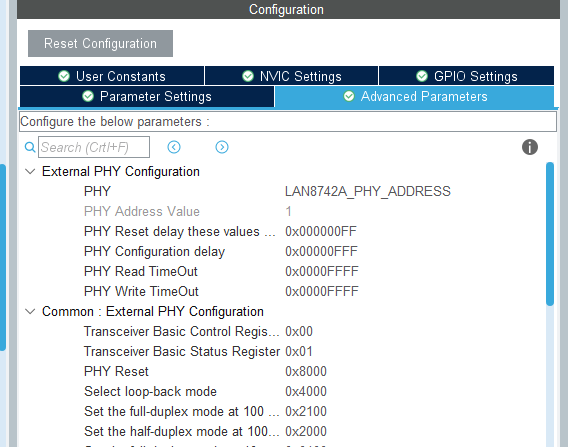

      这个PHY选择LAN8742A就可以了，其他不用改

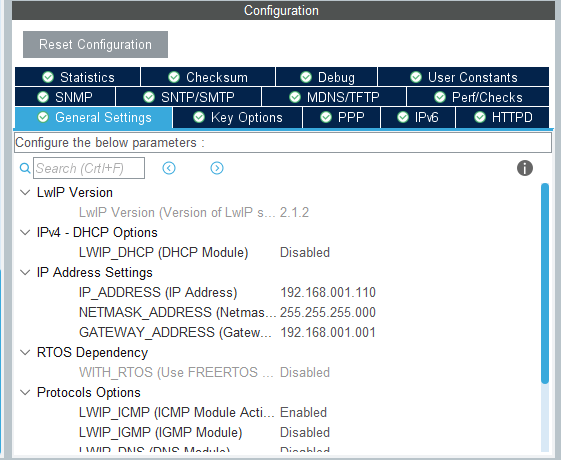

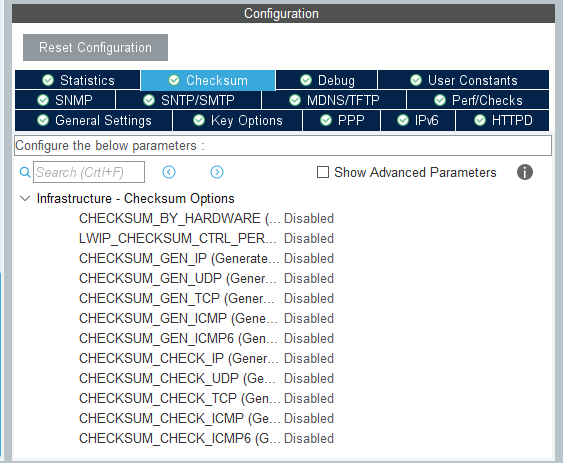

    3. lwip设置



      其他基本不用改，直接用就可以了

    4. // 搭配一些打印信息 如果通信成功，那么读取的寄存器的值不会是0xffff,如果读取到这个值，说明通信失败，要检查硬件是否连接无误
uint32_t regvalue;
    printf("F429IG LWIP LAN8720A %s\r\n", __TIME__);
	printf("LAN8742A_PHY_ADDRESS %d \r\n", LAN8742A_PHY_ADDRESS);
	HAL_ETH_ReadPHYRegister(&heth, PHY_BCR, &regvalue);
	printf("PHY_BCR %d: %X\r\n", PHY_BCR, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  PHY_BSR, &regvalue);
	printf("PHY_BSR %d: %X\r\n", PHY_BSR, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  2, &regvalue);
	printf("PHY 1 %d: %X\r\n", 2, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  3, &regvalue);
	printf("PHY2 %d: %X\r\n", 3, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  4, &regvalue);
	printf(" %d: %X\r\n", 4, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  5, &regvalue);
	printf(" %d: %X\r\n", 5, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth, 6, &regvalue);
	printf(" %d: %X\r\n", 6, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  17, &regvalue);
	printf(" %d: %X\r\n", 17, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth, 18, &regvalue);
	printf(" %d: %X\r\n", 18, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth, 26, &regvalue);
	printf(" %d: %X\r\n", 26, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  27, &regvalue);
	printf(" %d: %X\r\n", 27, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  29, &regvalue);
	printf(" %d: %X\r\n", 29, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  30, &regvalue);
	printf(" %d: %X\r\n", 30, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  31, &regvalue);
	printf(" %d: %X\r\n-------------------------------------------\r\n", 31,
			(unsigned int) regvalue);
    5. 在cubeMX生成代码之后，在主程序中，添加代码
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */
uint32_t regvalue;
  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_LWIP_Init();
  MX_USART3_UART_Init();


	HAL_Delay(500);
printf("F429IG LWIP LAN8720A %s\r\n", __TIME__);
	printf("LAN8742A_PHY_ADDRESS %d \r\n", LAN8742A_PHY_ADDRESS);
	HAL_ETH_ReadPHYRegister(&heth, PHY_BCR, &regvalue);
	printf("PHY_BCR %d: %X\r\n", PHY_BCR, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  PHY_BSR, &regvalue);
	printf("PHY_BSR %d: %X\r\n", PHY_BSR, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  2, &regvalue);
	printf("PHY 1 %d: %X\r\n", 2, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  3, &regvalue);
	printf("PHY2 %d: %X\r\n", 3, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  4, &regvalue);
	printf(" %d: %X\r\n", 4, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  5, &regvalue);
	printf(" %d: %X\r\n", 5, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth, 6, &regvalue);
	printf(" %d: %X\r\n", 6, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  17, &regvalue);
	printf(" %d: %X\r\n", 17, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth, 18, &regvalue);
	printf(" %d: %X\r\n", 18, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth, 26, &regvalue);
	printf(" %d: %X\r\n", 26, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  27, &regvalue);
	printf(" %d: %X\r\n", 27, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  29, &regvalue);
	printf(" %d: %X\r\n", 29, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  30, &regvalue);
	printf(" %d: %X\r\n", 30, (unsigned int) regvalue);
	HAL_ETH_ReadPHYRegister(&heth,  31, &regvalue);
	printf(" %d: %X\r\n-------------------------------------------\r\n", 31,
			(unsigned int) regvalue);

//			pbuff[0]= 'g';
////			pbuff[1]= 'g';
//
//			printf("sram data = %s",pbuff);
//




  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		MX_LWIP_Process();  // 这个是必须的，千万别忘了
		HAL_Delay(100);
//		HAL_GPIO_WritePin(LED_GREEN_GPIO_Port,LED_GREEN_Pin,GPIO_PIN_RESET);
		HAL_GPIO_WritePin(LED_BLUE_GPIO_Port,LED_BLUE_Pin,GPIO_PIN_SET);
		HAL_Delay(100);
//		HAL_GPIO_WritePin(LED_GREEN_GPIO_Port,LED_GREEN_Pin,GPIO_PIN_SET);
		HAL_GPIO_WritePin(LED_BLUE_GPIO_Port,LED_BLUE_Pin,GPIO_PIN_RESET);

  }
  /* USER CODE END 3 */
}

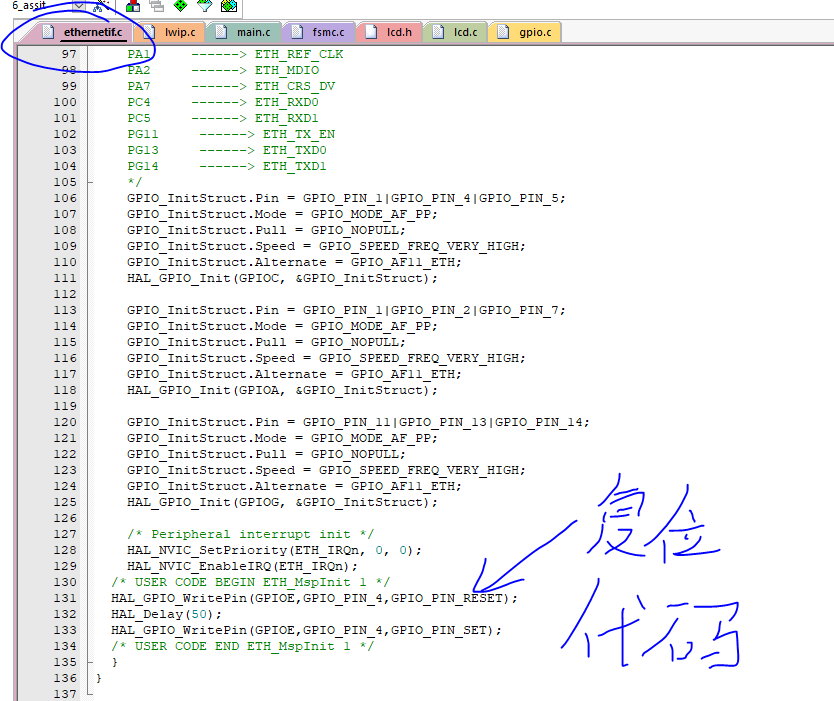

    6.  在ETH硬件初始化中添加复位代码


  3. 一些可能的问题

    代码驱动方面，就是直接使用cubeMx生成，然后像上面代码中写的，就可以直接使用，然后在电脑端直接就可以ping通

    所以如果不行的话，有很大的几率是硬件上没有连接好，检测一下lan8720A的晶振还有传给stm32的ref_clk信号，看看是不是信号都对，有一个很重要的，就是MDIO信号一定要上拉，不然通信肯定有问题，之前焊接一个10欧姆的电阻，导致插上网线，可以绿色常亮，橙色闪烁，但是，读取到的寄存器的值全都是0xffff，上拉电阻太小不行！！
