关于ADC采样

stm32 adc采样参数

1. 多通道连续扫描 关闭连续转换 关闭间断转换

1. ADC配置 其他的默认即可 使用stm32cubeMX配置
     hadc3.Init.ScanConvMode = ENABLE;
     hadc3.Init.ContinuousConvMode = DISABLE;
     hadc3.Init.DiscontinuousConvMode = DISABLE;
   采集电压
   void ADC_Save_Value()
   {
   	int i = 0;
   	uint32_t value;
   	uint32_t value1;
   	HAL_ADC_Start(&hadc3);//开启ADC1
   	HAL_ADC_PollForConversion(&hadc3,10);//等待转换完成
   	value = HAL_ADC_GetValue(&hadc3);//获取ADC的值
   	HAL_ADC_PollForConversion(&hadc3,10);//等待转换完成
   	value1 = HAL_ADC_GetValue(&hadc3);//获取ADC的值
           printf("adc %d  %d",value,value1);
   	HAL_ADC_Stop(&hadc3);
   	return;
   }

2. 多通道连续扫描 使能连续转换 关闭间断转换

1. ADC配置 其他的默认即可 使用stm32cubeMX配置
     hadc3.Init.ScanConvMode = ENABLE;
     hadc3.Init.ContinuousConvMode = ENABLE;
     hadc3.Init.DiscontinuousConvMode = DISABLE;
   采集电压
   void ADC_Save_Value()
   {
   	int i = 0;
   	uint32_t value;
   	uint32_t value1;
   	HAL_ADC_Start(&hadc3);//开启ADC1
   	HAL_ADC_PollForConversion(&hadc3,10);//等待转换完成
   	value = HAL_ADC_GetValue(&hadc3);//获取ADC的值
   	HAL_ADC_PollForConversion(&hadc3,10);//等待转换完成
   	value1 = HAL_ADC_GetValue(&hadc3);//获取ADC的值
           printf("adc %d  %d",value,value1);
   	HAL_ADC_Stop(&hadc3);
   	return;
   }

3. 多通道连续扫描 关闭连续转换 使能间断转换

1. ADC配置 其他的默认即可 使用stm32cubeMX配置
     hadc3.Init.ScanConvMode = ENABLE;
     hadc3.Init.ContinuousConvMode = DISABLE;
     hadc3.Init.DiscontinuousConvMode = ENABLE;
   PS:此时* Number Of Discontinuous Conversions 是配置为 1 的，所以2个通道被分成了2组，需要2次触发
   采集电压
   void ADC_Save_Value()
   {
   	int i = 0;
   	uint32_t value;
   	uint32_t value1;
   	for(i = 0;i < 2;i++)
   	{
   		HAL_ADC_Start(&hadc3);//开启ADC1
   		HAL_ADC_PollForConversion(&hadc3,10);//等待转换完成
   		value = HAL_ADC_GetValue(&hadc3);//获取ADC的值
   		printf("adc%d  %d",i,value);
   	}
   	HAL_ADC_Stop(&hadc3);


   	return;
   }

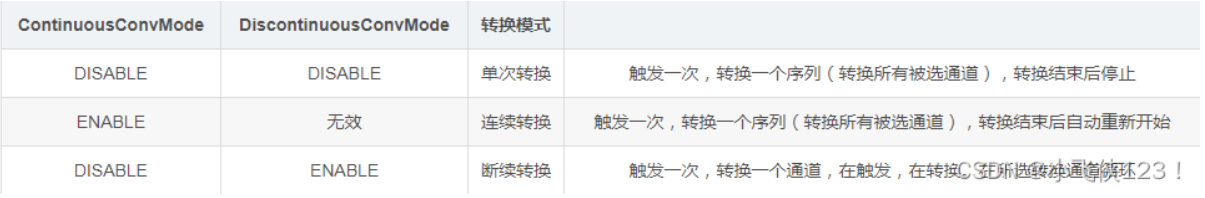

4. 区别

1. 在于开启adc的次数，间断的一个通道需要启动一次adc，读取一个通道的数据，其他的都是开启一次，然后可以读取多个通道数据
