终于又开始写笔记了，最近学习了挺多的东西，像是LVGL 、FATFS，使用的是正点原子的开发板，自己尝试这从官网开始移植，移植到代码单独一项都是可以完美运行的时候，打算将两者结合起来，弄个东西出来的时候，发现，flash（512k）不够了，就打算如何扩大这个flash，毕竟开发板上有SRAM和SPI FLASH，都是资源，结果。。。。。
大致的方法（目的）
由于是flash是不够用了，最直观的就是将一部分代码放在片外flash，在片外flash上运行
问题
基于上面的那个解决方法，冲浪了一下，发现都是stm32f4甚至是更高的型号，相关的片外算法，f103的太少见了，并且在查找资料的时候，只关注了片外flash下载，没注意到QSPI，这个名词，这个是在一些M4 M7内核上才搭载的硬件接口，这个接口的作用就是，可以直接使得MCU可以从总线上直接以地址的方式，访问（读）对应地址上的数据（写不行），就相当于又搭载了一个“内部的flash”，并且需要进行内存映射，将w25qxx的地址（0x00000000）映射到0x90000000上，到时候，就直接从0x90000000这个地址上访问，这个才能使得直接在片外运行程序。
解决方案（改）
所以在stm32f103上，的解决方案就是将字库、图片等资源占用大的数据存放到外部的flash上，使用的时候，在将对应的数据读出来
SPI FLASH 下载方法
一种就是单独下载数据到FLASH上（这个就比较繁琐），需要将需要的数据下载到存储的FLASH上，一个一个的飞线
一种就是通过MCU将数据下载的对应的FLASH中，在将代码拷入到MCU中的时候，也将对应的数据拷入到需要存储数据的FLASH中，直接就是一步到位，那这个过程就需要一个工具，替你把keil传过来的数据烧录到对应的flash中，这个也就是“算法”，在批量的时候，是非常方便的
算法

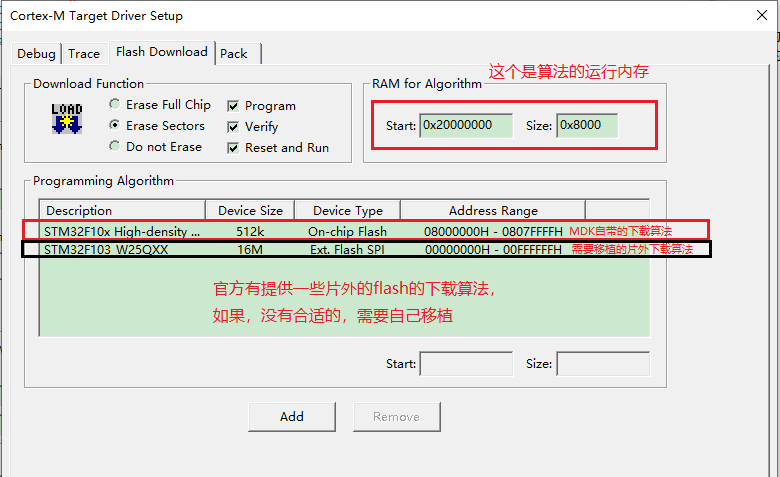

算法的实质：算法其实就是一段运行在RAM中的代码，通过这个代码，初始化所需要的资源，将keil传输过来的资源传输到芯片中或者是片外的flash中。算法其实在烧录的时候，是一直用到的，只有在第一次安装keil的时候，做第一个工程的时候，才记得有这个东西，这个是安装MDK的时候，自带的st的下载的算法，通过ST-LINK将数据通过SW下载到芯片内部的flash中，当然官方也提供了一些其他的片外的flash算法，如果没有的，只能自己去移植一个。

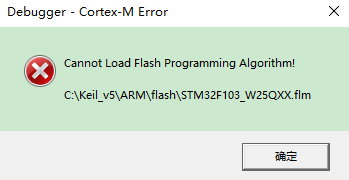

注意事项：移植完的算法如果提示如下所示的错误，则是运行内存不够，需要调大一些
移植算法
由于是采用的是正点原子的开发板，芯片是stm32f103ZET6的，并且板载了型号为W25Q128的SPI FLASH，所以需要自己移植一个下载算法，

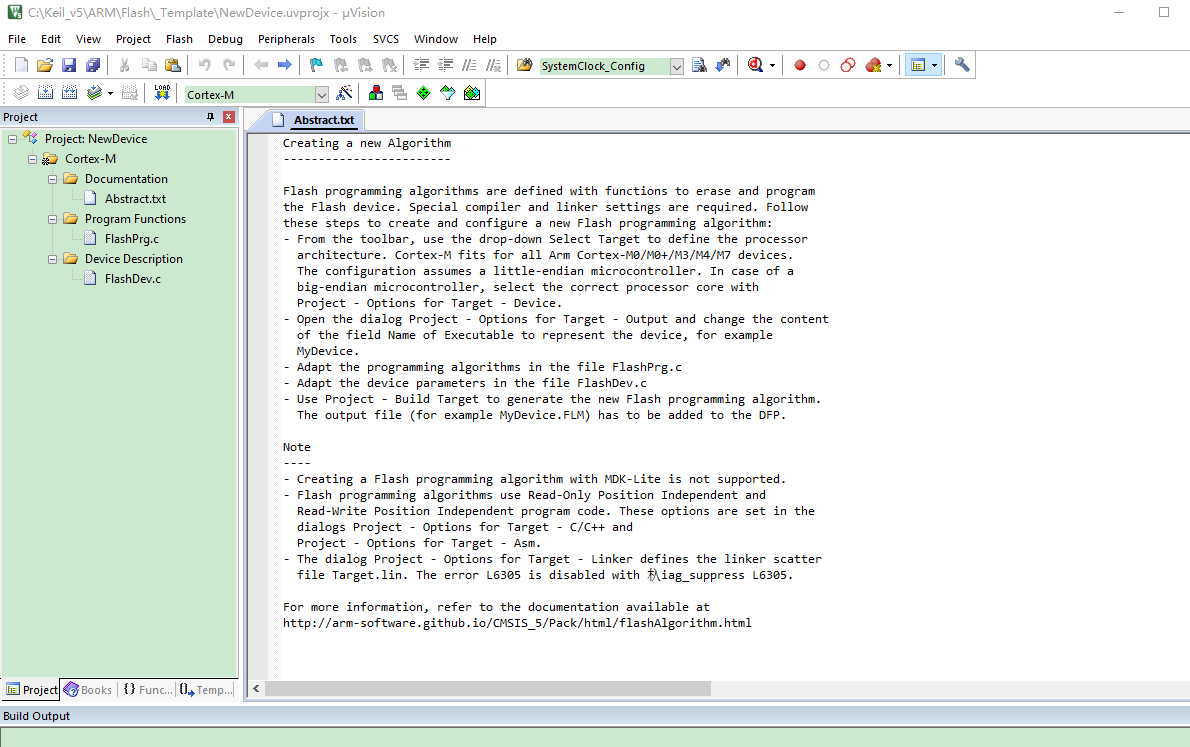

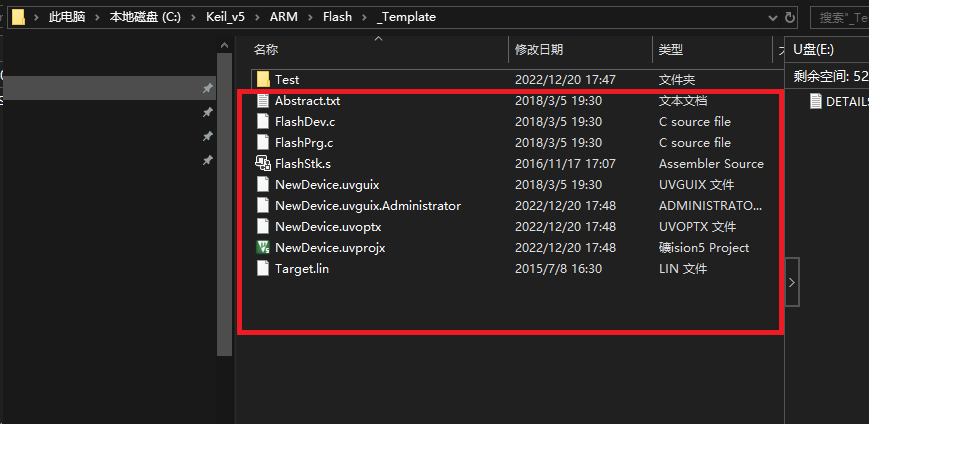

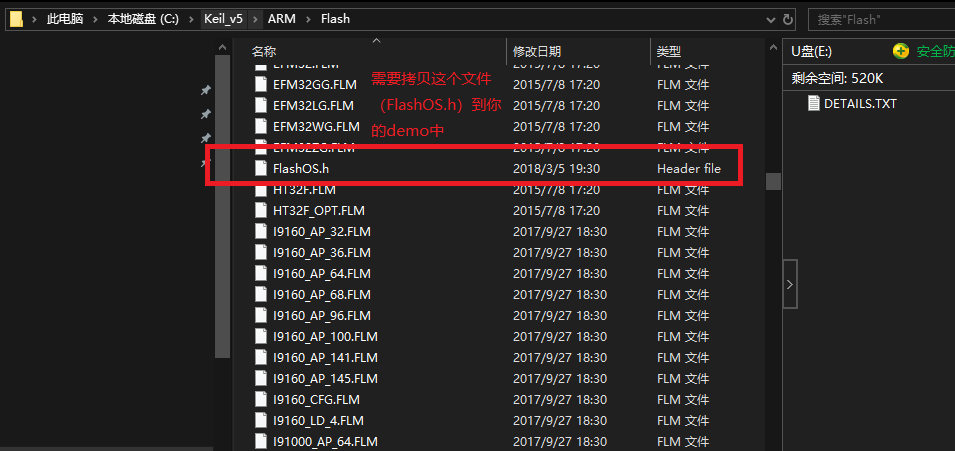

第一步：去找MDK下的demo，不一定是在这个位置，需要的文件只有框选的这些（两幅图），将这几个文件复制到一个新建的文件夹中，准备接下去的移植工作

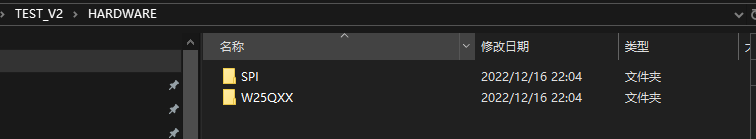

第二步：移植正点原子的关于spi的以及w25qxx的代码部分

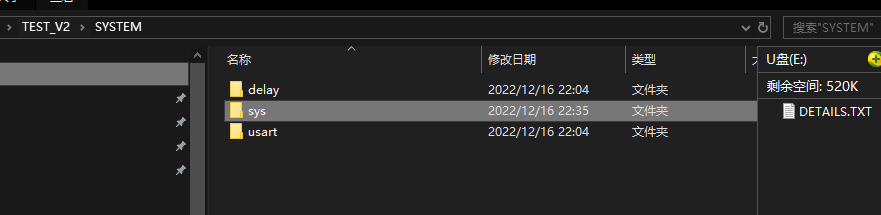

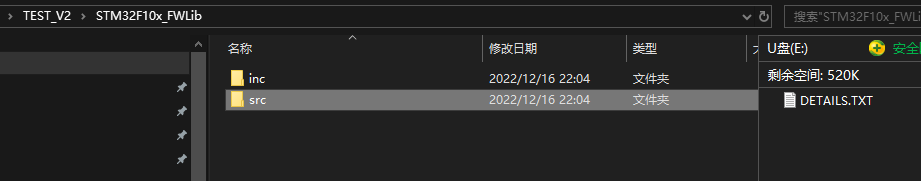

移植用到的硬件资源stm的gpio、spi、rcc、等所需的库
还有就是串口、延时等
第三步：关于正点原子移植（第二步）需要修改的部分，添加对应的时钟初始化，设置时钟频率

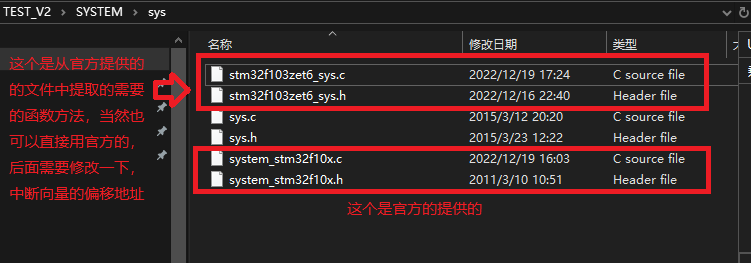

其中sys.c和sys.h是正点原子编写的，由于工程刚打开是如下图所示，是缺少很多文件的，并且算法说白了就是运行在RAM中的一段代码，所以之后要做的就是间这个工程完善，使得能在RAM中运行起来，总之是缺啥补啥
第四步：整合

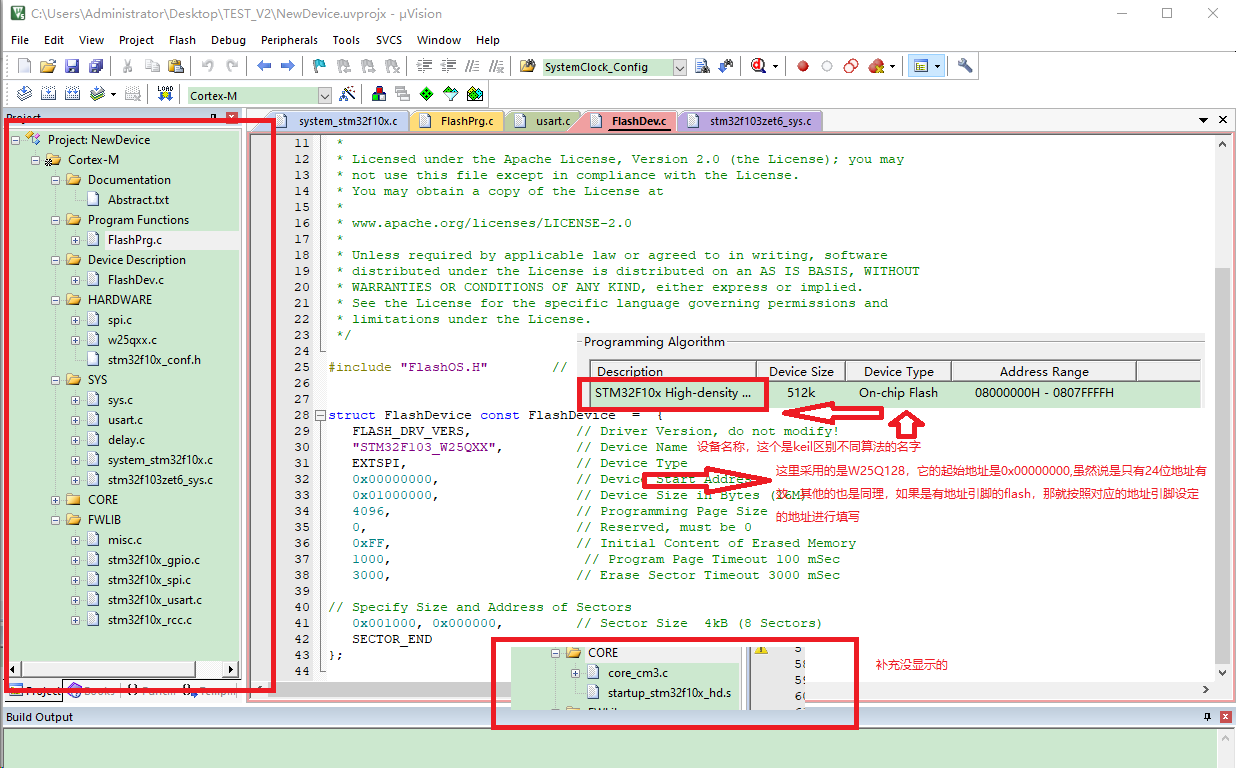

首先是对FlashDev.c文件进行设定，包括一些flash相关的东西，更据具体的flash参数去填写

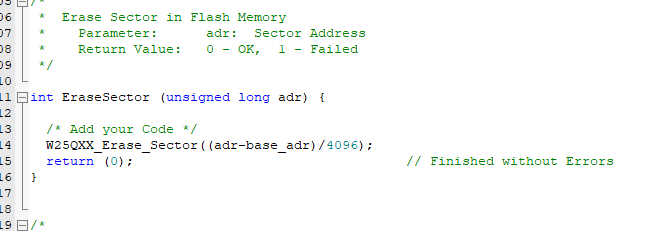

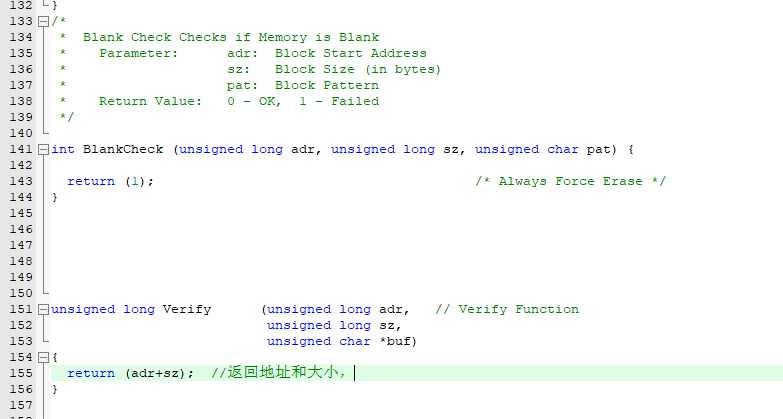

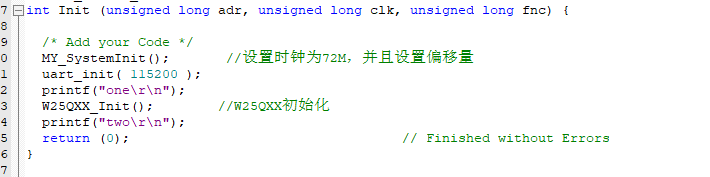

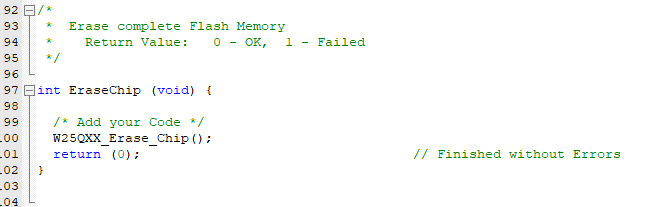

第二步就是修改FlashPrg.c文件，这个文件的的作用，就是针对具体的flash写的底层驱动，包括了对应的系统时钟初始化（如果有的话），读、写、擦除flash，以及对写入的数据进行校验，要注意对应的spi的初始化的引脚需要根据实际情况进行更改
