ESP32------关于使用安信可的ESP32-C3-32S踩坑_1

真的难受，原理图和实际引脚没有对上

1. 原因

1. 立创eda中的原理图：供应商编号：C277944

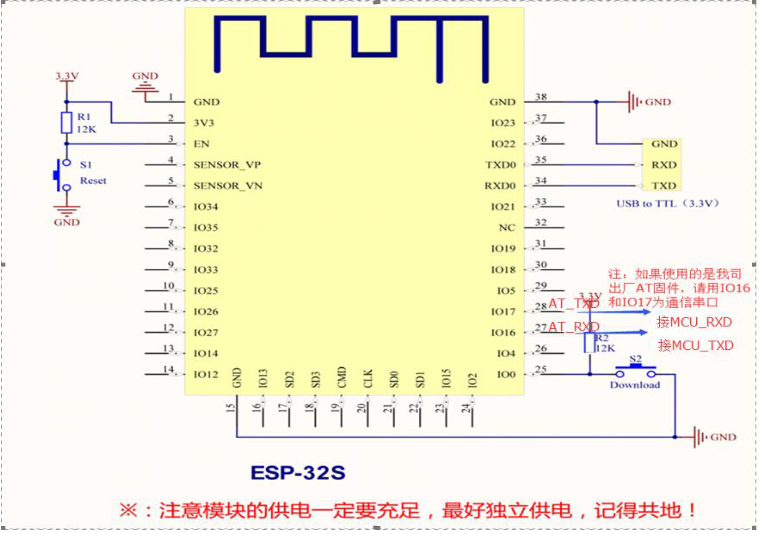

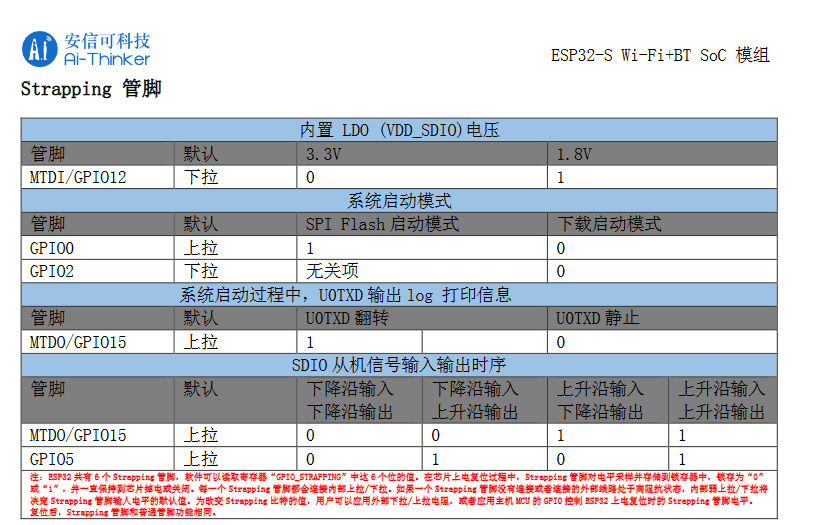

   对应的数据手册，关于Strappingg引脚：安信可提供的数据手册

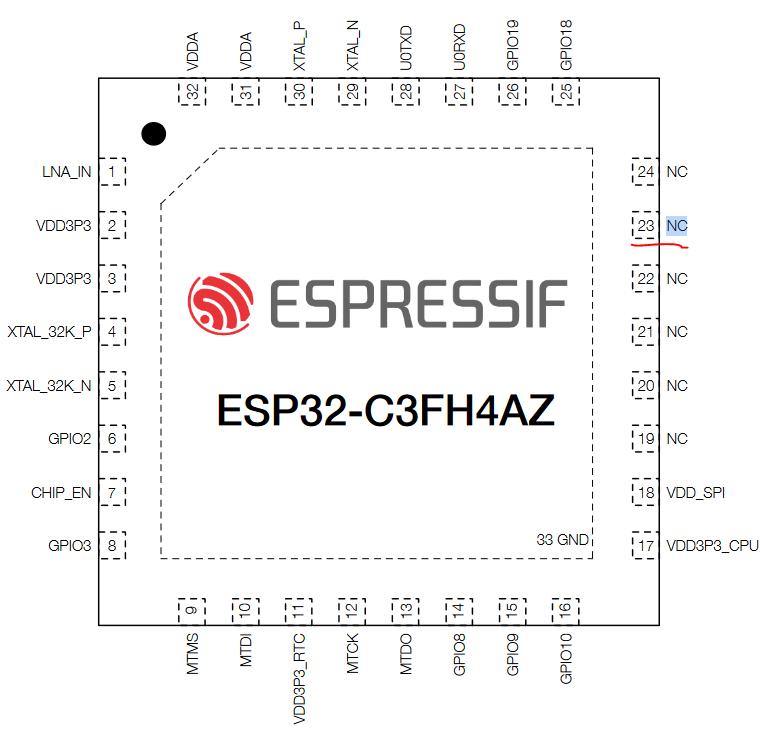

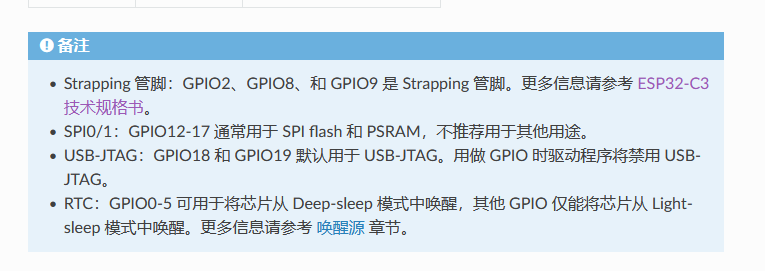

2. 乐鑫官方的ESP32-C3对应的Strapping管脚：官方引脚定义




2. 错误的原因

1. 是安信可重新封装的，是一个模组，如果用安信可提供的固件，那就是没错的，后来我重新烧写了固件，所以引脚是按照乐鑫官方给的引脚说明，还好事先采用的是安信可提供的参考原理图连接的




   没用根据乐鑫给的Strapping引脚去画电路，现在发现乐鑫的GPIO2、GPIO8、GPIO9这三个引脚，并没有体现在原理图上（因为这个原理图是安信可提供的），我当时要是去看一下，就会发现对不上，后来看了一下买回来的EPS32-C3-32S模组背后对应的引脚定义



   这个图所展示的引脚就是按照乐鑫提供的引脚来定义的

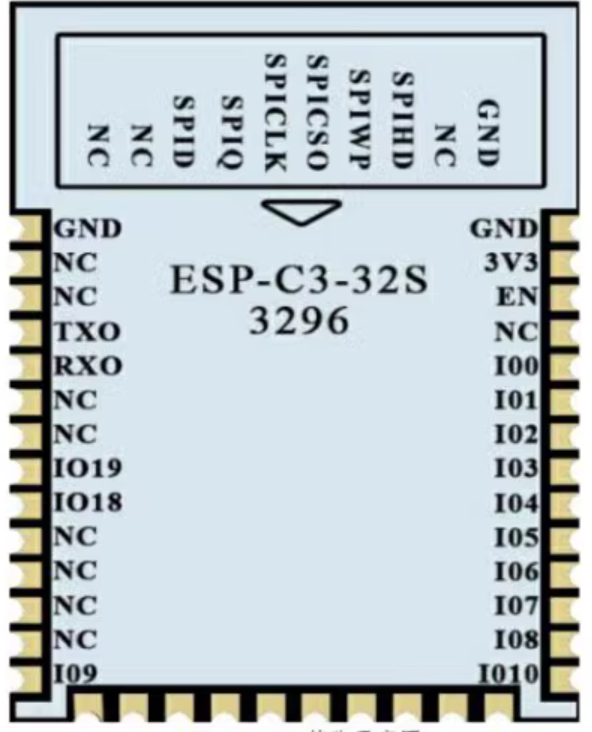

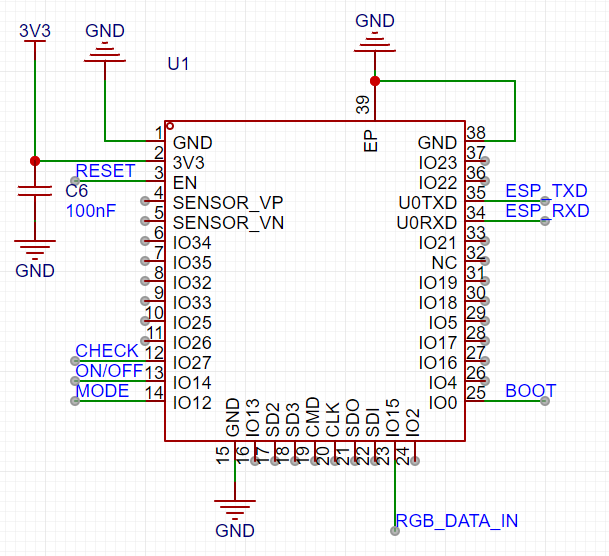

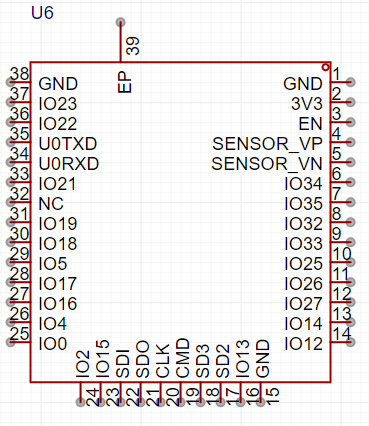

2. 具体看一下这两张图：左边这张就是实际模组背后的引脚定义，右边这张是立创eda中提供的原理图（我已经将原理图反向，已经是背面）






   从这里不难看出 安信可提供的数据手册中 IO0是Strapping引脚，对应的过去，其实就是乐鑫官方定义的Strapping引脚GPIO9

3. 坑

1. 我就是看着安信可的原理图中的IO15引脚，在编写程序，就死活控制不了对应的引脚高低电平，然后后来无意中用安信可原理图中的IO18和IO19这两个引脚，发现，欸，居然可以控制，没问题，然后，又返回去控制IO15，还是控制不了，然后查看了一下安信可提供的数据手册，发现，这个是“Strapping引脚”，然后我改成了安信可原理图中的序号为22的引脚，也就是SDI引脚，然后还是不行，因为在安信可数据手册中，这个序号为22的引脚对应的GPIO引脚为GPIO8



   那我一看，就直接在代码中控制GPIO8，然后结果是不行的！！！！！到这里我就非常疑惑，搞什么东西，居然不行，然后我就去看了乐鑫官方提供的引脚定义（根据实际的安信可模组背面的引脚定义）



   看对应的封装，居然是NC，然后我换一个引脚，就是安信可中原理图中的IO12，对应到实际模组的引脚就是IO10，也就是乐鑫官方定义的GPIO10引脚，然后我按照这个GPIO10引脚修改代码，果然，可以了，原理图中的IO12可以被控制
